光路计算类型	初始条件	成像公式	过渡公式	计算目标
轴上点	l1,u1 当l1=∞时，u1=0	i=rl−ru i′=n′ni u′=u+i−i′ l′=u′i′r+r	lk=lk−1′−d−1 uk=uk−1′ nk=nk−1′ 校对： nkukyk=nk′uk′yk′=J(k=1,2,⋯)	高斯像位置lk′

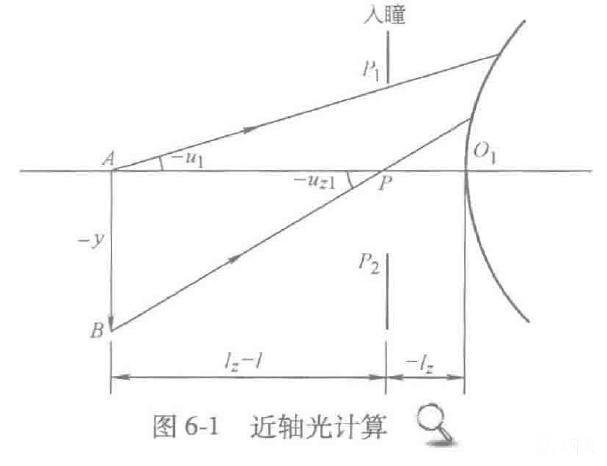

轴外点	lz,uz=lz−l1y 当l1=∞时，uz=ω	同轴上点公式	同轴上点公式	理想像高y′=(lz′−l′)uz′

推导过程：

详情

轴上点公式推导基于斯涅尔定律nsini=n′sini′，在近轴近似下sini≈i，故ni=n′i′。
由几何关系，入射角i=rh−u，其中h=lu，代入得i=rl−ru。
折射后u′=u+i−i′，像距l′=r+u′h。
过渡公式确保光线高度连续：hi=hi−1−di−1ui−1′。
校对公式nuy=J表示系统不变量，源于能量守恒。
轴外点uz定义：当物在有限距，uz=∥lz−l1∥y（符号约定：光线自左向右，角度顺时针为正）。

远轴光线

轴上点远轴光线

轴上点远轴光线的光路计算

轴上点远轴光线：指通过光学系统光轴且远离光轴的光线，需通过逐面计算确定其传播路径。基本计算公式如下：

sinI=r(L−r)sinU

sinI′=n′nsinI

U′=U+I−I′

L′=r+rsinU′sinI′

转面公式（用于光学系统多表面计算）：

Li=Li−1′−di−1

Ui=Ui−1′

ni=ni−1′

校对公式（验证计算准确性）：

L′=cos21(I−U)LsinU⋅sinU′cos21(I′−U′)

其中：
L入射光线与光轴交点到球面顶点的距离（物距）；
L′折射光线与光轴交点到球面顶点的距离（像距）
r球面曲率半径（凸面为正，凹面为负）
U入射光线与光轴夹角
U′折射光线与光轴夹角
I入射角
I′折射角
n物方折射率
n′像方折射率
d相邻光学表面间距

轴外点远轴光线

轴外点子午面内远轴光线：当物体位于光轴外时，子午面内远轴光线的光路计算需考虑主光线（光束中心线）非系统对称轴的特性。为简化计算，通常选取主光线及上下两条特征光线进行分析。

物体在无限远处：

视场角 ω，入瞳半孔径 h，入瞳距 Lz 时，三条光线初始数据：

⎩⎪⎨⎪⎧上光线主光线下光线Ua=Uz,La=Lz+tanUzhUz=ω,LzUb=Uz,Lb=Lz−tanUzh

其中：Uz主光线与光轴夹角；La,Lb上下光线与光轴交点距第一面顶点距离；h入瞳半孔径（光轴以上为正）；ω视场角（顺时针为正）。

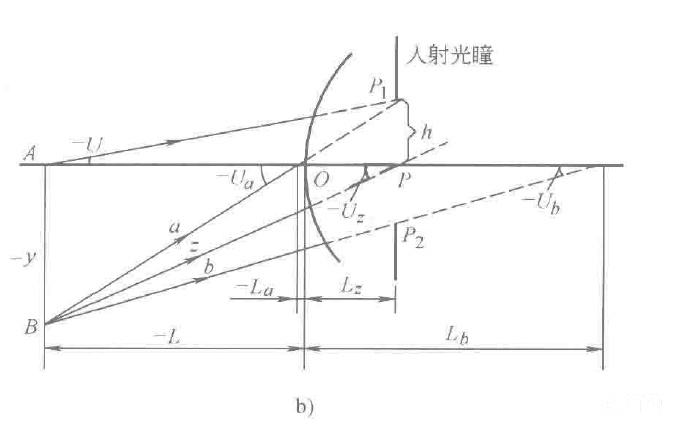

物体在有限远处：

物距 L，物高 −y，入瞳半孔径 h，入瞳距 Lz 时：

⎩⎪⎨⎪⎧上光线主光线下光线tanUa=Lz−Ly−h,La=Lz+tanUahtanUz=Lz−Ly,LztanUb=Lz−Ly+h,Lb=Lz−tanUbh

其中：y：物高绝对值（光轴以下物高为负）；Lz−L：入瞳到物面距离。

实际像高计算

逐面计算后，像方实际高度：

⎩⎪⎨⎪⎧ya′=(La′−l′)tanUa′yz′=(Lz′−l′)tanUz′yb′=(Lb′−l′)tanUb′

其中：

l′：像方参考面位置
Ua′,Uz′,Ub′：像方光线夹角
La′,Lz′,Lb′：像方光线与光轴交点距最后一面顶点距离

无限远物体计算示例轴外点远轴光线

已知：物体在无限远，ω=5∘, h=10mm, Lz=50mm
上光线：Ua=5∘, La=50+tan5∘10≈164.2mm
下光线：Ub=5∘, Lb=50−tan5∘10≈−64.2mm

有限远物体计算示例轴外点远轴光线

已知：y=−20mm, L=−100mm, Lz=−30mm, h=5mm

主光线：tanUz=−30−(−100)−20=−0.2857⇒Uz≈−15.9∘

上光线：tanUa=70−20−5≈−0.3571⇒Ua≈−19.7∘

望远镜系统轴外点远轴光线

望远镜系统，物位于无限远ω=3∘，h=8mm，Lz=60mm。求：

主光线Lz值
上光线La值
下光线Ub值

详情

答案：

主光线Lz=60mm（直接给定）
Ua=Uz=3∘
La=60+tan3∘8≈60+0.05248≈212.6mm
Ub=Uz=3∘（与主光线角度相同）

显微镜系统轴外点远轴光线

显微物镜L=−150mm, y=−0.5mm, Lz=−20mm, h=1mm。计算：

主光线tanUz
下光线Lb

详情

答案：

tanUz=Lz−Ly=−20−(−150)−0.5=130−0.5≈−0.003846
tanUb=Lz−Ly+h=130−0.5+1=1300.5≈0.003846
Lb=Lz−tanUbh=−20−0.0038461≈−280mm

像方求解轴外点远轴光线

系统参数：Lz′=95mm, Uz′=−1∘, l′=90mm。

求主光线像高yz′
若yb′=−0.35mm, Ub′=−0.8∘，求Lb′

详情

答案：

yz′=(Lz′−l′)tanUz′=(95−90)×tan(−1∘)
=5×(−0.01746)≈−0.0873mm
yb′=(Lb′−l′)tanUb′
−0.35=(Lb′−90)×tan(−0.8∘)
−0.35=(Lb′−90)×(−0.01396)
Lb′−90=−0.01396−0.35≈25.07
Lb′≈115.07mm

远轴光线光路计算表

	初始条件	成像公式	过渡公式
轴上点	L1,U1 当L1=−∞时,U1=0, sinI1=h1/r1	同下	同下	求得实际成像位置$L_k^{\prime}和像点弥散情况
轴外点	物体位于无限远时 ⎩⎪⎨⎪⎧Ua=Uz,La=Lz+h/tanUaUz=ω,LzUb=Uz,Lb=Lz−h/tanUb 物体位于有限距离时 ⎩⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎧tanUa=(y−h)/(Lz−L),La=Lz+h/tanUatanUz=y/(Lz−L),LztanUb=(y+h)/(Lz−L),Lb=Lz−h/tanUb	sinI=rL−rsinU sinI′=n′nsinI U′=U+I−I′ L′=r(1+sinU′sinI′)	Uk=Uk−1′, Lk=Lk−1′−dk−1, nk=nk−1′, 校对公式:L′=cos21(I−U)LsinU×sinU′cos21(I′−U′)	求得实际像高ya′=(la′−l′)tanUa′, yz′=(lz′−l′)tanUz′, yb′=(lb′−l′)tanUb′

折射平面和反射平面

折射平面光路计算

折射平面光路计算：描述光线在折射平面上的传播路径，包括远轴光线和近轴光线的计算公式。远轴光线适用于大角度入射，近轴光线适用于小角度近似。球面校对公式同样适用于平面折射情况。

远轴光线光路计算公式为：

⎩⎪⎪⎪⎨⎪⎪⎪⎧I=−UsinI′=n′nsinIU′=−I′L′=LtanU′tanU

当U角较小时，为提高计算精度，使用变换公式：

L′=LncosUn′cosU′

近轴光线光路计算公式为：

⎩⎪⎪⎪⎨⎪⎪⎪⎧i=−ui′=n′ni=−n′nuu′=−i′l′=lu′u=lnn′

其中：I为入射角，U为物方孔径角（顺时针为正），L为物距（顺光线方向为正），i为近轴入射角，u为近轴孔径角，l为近轴物距，n为物方折射率，n′为像方折射率，带′符号表示像方量。约定光线传播方向自左至右为正，角度顺时针为正，光轴以上为正。

推导过程：

详情

远轴光线公式基于折射定律sinI′=n′nsinI和几何关系推导。入射角I与孔径角U关系为I=−U（因光线方向定义）。折射后U′=−I′（保持角度符号一致性）。物距L′由三角形相似性得L′=LtanU′tanU。当U小时，使用泰勒展开近似tanU≈U和cosU≈1，结合折射定律优化为L′=LncosUn′cosU′以提高精度。近轴公式通过小角度近似sinθ≈θ简化远轴公式得到。

反射面光路计算

反射面光路计算：反射面作为折射平面的特例，通过修改折射率参数应用折射公式。令n′=−n，并将反射后的间隔d取负值（因光线方向反转），则折射面公式可直接用于反射面计算。例如，反射面远轴公式变为：

⎩⎪⎪⎪⎨⎪⎪⎪⎧I=−UsinI′=−nnsinI=−sinIU′=−I′L′=LtanU′tanU

其中：d为反射后到下一面的间隔，取负值以符合光线方向约定。

折射平面远轴计算示例折射平面光路计算

给定折射平面，物方折射率n=1.0，像方折射率n′=1.5，物距L=200mm，物方孔径角U=−15∘（逆时针）。计算像距L′。
使用远轴公式：
I=−U=−(−15∘)=15∘。
sinI′=1.51.0×sin15∘≈1.50.2588≈0.1725，故I′≈arcsin(0.1725)≈9.93∘。
U′=−I′≈−9.93∘。
L′=LtanU′tanU=200×tan(−9.93∘)tan(−15∘)≈200×−0.1743−0.2679≈200×1.536≈307.2mm。
像距约为307.2mm，正号表示像在平面右侧。

反射面应用示例反射面光路计算

给定反射面，物方折射率n=1.0，令n′=−1.0，物距L=150mm，U=10∘（顺时针）。计算反射后像距L′。
应用反射特例公式：
I=−U=−10∘。
sinI′=−sinI=−sin(−10∘)=−(−0.1736)=0.1736，故I′≈arcsin(0.1736)≈10∘。
U′=−I′≈−10∘。
L′=LtanU′tanU=150×tan(−10∘)tan10∘≈150×−0.17630.1763≈150×(−1)=−150mm。
像距为−150mm，负号表示像在平面左侧（因反射光线反向）。

远轴光线计算练习折射平面光路计算

一折射平面分隔空气（n=1.0）和玻璃（n′=1.6）。物距L=300mm，U=20∘。求像距L′。

详情

使用远轴公式：
I=−U=−20∘。
sinI′=1.61.0×sin(−20∘)=1.6−0.3420≈−0.2138，故I′=arcsin(−0.2138)≈−12.33∘。
U′=−I′=−(−12.33∘)=12.33∘。
L′=LtanU′tanU=300×tan12.33∘tan20∘≈300×0.21850.3640≈300×1.666≈499.8mm。
像距约为499.8mm。

近轴光线计算练习折射平面光路计算

近轴条件下，物距l=100mm，u=5∘，n=1.0，n′=1.8。求像距l′。

详情

使用近轴公式：
i=−u=−5∘（角度小，用弧度或直接计算）。
i′=−n′nu=−1.81.0×5∘≈−2.778∘。
u′=−i′=−(−2.778∘)=2.778∘。
l′=lnn′=100×1.01.8=180mm。
像距为180mm。

小角度变换应用折射平面光路计算

折射平面n=1.0，n′=1.7，L=250mm，U=8∘。使用小角度变换公式求L′。

详情

先求I和I′：
I=−U=−8∘。
sinI′=1.71.0×sin(−8∘)≈1.7−0.1392≈−0.0819，故I′≈arcsin(−0.0819)≈−4.69∘。
U′=−I′≈4.69∘。
使用变换公式：L′=LncosUn′cosU′=250×1.0×cos(−8∘)1.7×cos4.69∘≈250×1.0×0.99031.7×0.9968≈250×0.99031.6946≈250×1.711≈427.75mm。
像距约为427.75mm。

反射面计算题反射面光路计算

反射面，物距L=180mm，U=12∘，n=1.5。令n′=−1.5，求反射后像距L′。

详情

应用反射特例：
I=−U=−12∘。
sinI′=−sinI=−sin(−12∘)=−(−0.2079)=0.2079，故I′≈arcsin(0.2079)≈12∘。
U′=−I′≈−12∘。
L′=LtanU′tanU=180×tan(−12∘)tan12∘≈180×−0.21260.2126≈180×(−1)=−180mm。
像距为−180mm，表示像在平面左侧。

轴外点主光线细光束

弧矢面

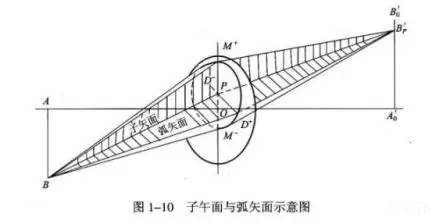

弧矢面：在光学系统中，通过物点且垂直于子午面的平面称为弧矢面。

该平面与子午面正交，共同构成分析光学像差的基础坐标系。弧矢面内的光线称为弧矢光线，其传播特性与子午面光线互补，用于描述像散、场曲等像差。

其中：

子午面：包含物点和光轴的平面（默认光线传播方向为+z轴）
正交关系：弧矢面法向量ns⃗与子午面法向量nm⃗满足ns⃗⋅nm⃗=0
坐标系：设光轴为z轴，物点P(x0,y0)，则子午面为y=0平面时，弧矢面为x=x0平面

单透镜弧矢光线弧矢面

物点P(0,5mm)位于凸透镜(f′=100mm)前200mm处。

弧矢面为x=0平面，该平面内光线（如Q(0,5,−200)→R(0,2,0)）经透镜折射后聚焦于像方焦点F′，无像散时弧矢光线与子午光线重合于理想像点。

轴外点细光束成像

轴外点细光束：指不位于光轴上的点发出的细光束，其成像计算沿主光线进行，主要研究子午面和弧矢面内的光束成像特性。

子午光束：在包含主光线和光轴的子午面内传播的细光束。

弧矢光束：在垂直于子午面的弧矢面内传播的细光束。

像散：当子午光束的像点与弧矢光束的像点不重合时出现的像差，表现为像点分离。

杨氏公式：用于计算子午像点和弧矢像点位置的基本公式，基于折射定律和几何光学推导。

子午像点公式：

t′n′cos2Iz′−tncos2Iz=rn′cosIz′−ncosIz

弧矢像点公式：

s′n′−sn=rn′cosIz′−ncosIz

其中：

n 和 n′ 分别为物方和像方折射率，
Iz 和 Iz′ 为主光线的入射角和折射角，
t 和 t′ 为沿主光线计算的子午物距和像距，
s 和 s′ 为沿主光线计算的弧矢物距和像距，
r 为折射面曲率半径。

初始数据计算：

t1=s1，当物体位于无限远时，t1=s1=−∞；

当物体位于有限距离时，

t1=s1=cosUz1l1−x1

t1=s1=sinUz1h1−y1

其中l1为物距，x1和y1为坐标，Uz1 为主光线角度。

推导过程：

详情

杨氏公式的推导基于费马原理和折射定律。考虑主光线在折射面上的折射，应用斯涅尔定律 nsinIz=n′sinIz′，并结合几何关系（如光线在子午面和弧矢面的投影）。对于子午光束，邻近光线的光程差分析可得公式；弧矢光束类似，但考虑面外分量。详细推导见郁道银《工程光学》第6章。

无限远物体初始数据轴外点细光束成像

当物体位于无限远时，t1=s1=−∞。例如，在望远镜系统中，入射光平行于光轴，主光线角度 Us1=0∘，则初始物距为负无穷大，简化后续计算。

有限距离物体计算轴外点细光束成像

给定物体参数：l1=200 mm（物距），x1=10 mm（横向偏移），Us1=45∘（主光线角度）。

计算初始子午物距：

t1=s1=cosUz1l1−x1=cos45∘200−10=0.7071190≈268.7 mm

子午像点计算示例轴外点细光束成像

考虑一个折射面系统，物方折射率n=1.0，像方折射率n′=1.5，主光线入射角Iz=30∘，折射角Iz′=20∘，曲率半径r=100mm，子午物距t=200mm。
使用子午像点公式计算子午像距t′。
公式：

t′n′cos2Iz′−tncos2Iz=rn′cosIz′−ncosIz

代入数值：
计算右侧：1001.5cos20∘−1.0cos30∘=1001.5×0.9397−1.0×0.8660=1001.40955−0.8660=1000.54355=0.0054355。
左侧：t′1.5×(0.9397)2−2001.0×(0.8660)2=t′1.5×0.8830−2001.0×0.749956=t′1.3245−0.00374978。
设方程：t′1.3245−0.00374978=0.0054355。
移项：t′1.3245=0.0054355+0.00374978=0.00918528。
解得：t′=0.009185281.3245≈144.2mm。
因此，子午像距t′≈144.2mm。

弧矢像点计算示例轴外点细光束成像

考虑另一个折射面，物方折射率n=1.0，像方折射率n′=1.6，主光线入射角Iz=40∘，折射角Iz′=30∘，曲率半径r=150mm，弧矢物距s=250mm。
使用弧矢像点公式计算弧矢像距s′。
公式：

s′n′−sn=rn′cosIz′−ncosIz

代入数值：
计算右侧：1501.6cos30∘−1.0cos40∘=1501.6×0.8660−1.0×0.7660=1501.3856−0.7660=1500.6196=0.00413067。
左侧：s′1.6−2501.0=s′1.6−0.004。
设方程：s′1.6−0.004=0.00413067。
移项：s′1.6=0.00413067+0.004=0.00813067。
解得：s′=0.008130671.6≈196.8mm。
因此，弧矢像距s′≈196.8mm。

有限距离初始数据应用轴外点细光束成像

给定物体参数：l1=150 mm，y1=5 mm（高度偏移），Us1=60∘。使用公式 t1=s1=sinUs1h1−y1，其中 h1 为入射高度（假设 h1=20 mm）。求初始物距。

详情

代入公式：

t1=s1=sin60∘20−5=0.866015≈17.32 mm

此值作为后续光束追迹的起点。

有限距离物体初始数据计算轴外点细光束成像

给定物距l1=400mm，坐标x1=0，y1=0，主光线角度Uz1=15∘。
计算初始子午物距t1和弧矢物距s1。

详情

答案：

使用公式t1=s1=cosUz1l1−x1。

代入数值：t1=s1=cos15∘400−0。

计算cos15∘≈0.9659。

因此，t1=s1=0.9659400≈414.1mm。

初始数据为t1≈414.1mm和s1≈414.1mm。

子午像点求解应用轴外点细光束成像

给定参数：物方折射率n=1.0，像方折射率n′=1.7，主光线入射角Iz=35∘，折射角Iz′=25∘，曲率半径r=90mm，子午物距t=180mm。
求子午像距t′。

详情

答案：
使用子午像点公式：

t′n′cos2Iz′−tncos2Iz=rn′cosIz′−ncosIz

计算右侧：901.7cos25∘−1.0cos35∘=901.7×0.9063−1.0×0.8192=901.54071−0.8192=900.72151=0.00801678。
左侧：t′1.7×(0.9063)2−1801.0×(0.8192)2=t′1.7×0.8215−1801.0×0.670883=t′1.39655−0.00372713。
设方程：t′1.39655−0.00372713=0.00801678。
移项：t′1.39655=0.00801678+0.00372713=0.01174391。
解得：t′=0.011743911.39655≈118.9mm。
因此，子午像距t′≈118.9mm。

弧矢像点求解应用轴外点细光束成像

给定参数：物方折射率n=1.0，像方折射率n′=1.8，主光线入射角Iz=50∘，折射角Iz′=40∘，曲率半径r=200mm，弧矢物距s=300mm。
求弧矢像距s′。

详情

答案：
使用弧矢像点公式：

s′n′−sn=rn′cosIz′−ncosIz

计算右侧：2001.8cos40∘−1.0cos50∘=2001.8×0.7660−1.0×0.6428=2001.3788−0.6428=2000.7360=0.00368。
左侧：s′1.8−3001.0=s′1.8−0.00333333。
设方程：s′1.8−0.00333333=0.00368。
移项：s′1.8=0.00368+0.00333333=0.00701333。
解得：s′=0.007013331.8≈256.7mm。
因此，弧矢像距s′≈256.7mm。

过渡公式

过渡公式轴外点细光束成像

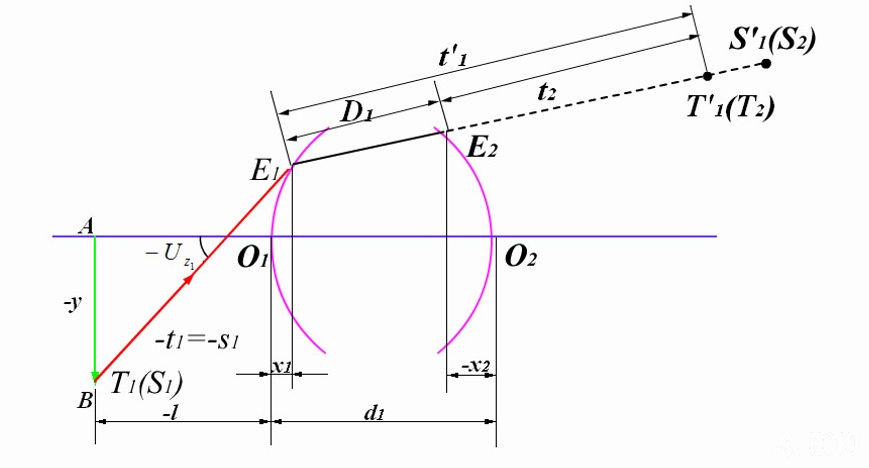

过渡公式：

{ti=ti−1′−Di−1si=si−1′−Di−1

其中：

ti 和 si 分别为第 i 面之前的子午和弧矢截面参数
ti−1′ 和 si−1′ 为第 i−1 面之后的子午和弧矢截面参数
Di−1 为第 i−1 面与第 i 面间沿主光线方向的间隔

间隔公式：

Di=sinUzi′hi−hi+1或Di=cosUzi′di−xi+xi+1

其中：

hi 为主光线在第 i 面上的投射高
Uzi′ 为第 i 面后主光线与光轴夹角
di 为第 i 面与第 i+1 面间沿光轴距离
xi 为第 i 面顶点到主光线垂轴距离

投射高公式：

hi=risin(Uzi+Izi)

其中：

ri 为第 i 面曲率半径
Uzi 为第 i 面前主光线与光轴夹角
Izi 为第 i 面主光线入射角

推导过程：

详情

过渡公式推导：
光线从第 i−1 面传播到第 i 面时，参数变化由沿主光线方向的间隔 Di−1 决定：
ti=ti−1′−Di−1(子午方向)\\si=si−1′−Di−1(弧矢方向)
符号规则：光线传播方向为正，Di−1>0 表示向后传播。
间隔公式推导：
- 高度差形式：沿主光线方向投影高度差：
  Di=sinUzi′Δh=sinUzi′hi−hi+1
- 轴向距离形式：通过坐标系转换（xi 为矢高）：
  Di=cosUzi′di−xi+xi+1
投射高公式推导：
由几何关系，主光线入射点高度满足：
hi=risinφi且φi=Uzi+Izi
其中 φi 为入射点法线与光轴夹角。

单折射面参数验证过渡公式

球面：r=80 mm, n=1.5, n′=1.0

主光线：Uz=10∘, Iz=15∘

初始值：t1=30 mm, s1=30 mm

计算步骤：

求 h1：
h1=rsin(Uz+Iz)=80sin(25∘)≈33.81 mm
折射后角度（由折射定律）：
sinIz′=n′nsinIz=1.5sin15∘≈0.388⇒Iz′≈22.82∘
Uz′=Uz+Iz−Iz′=10∘+15∘−22.82∘=2.18∘

三透镜系统间隔计算过渡公式

问题：
已知光学系统参数：

面号	ri (mm)	di (mm)	ni
1	200	10	1.5
2	-150	15	1.6
3	-300	-	1.0

主光线在各面入射角：Iz1=12∘, Iz2=8∘, Iz3=5∘
入射主光线 Uz1=15∘
求 D1 和 D2（使用高度差形式）。

详情

解答：

计算各面投射高 hi：
- 面1：Uz1=15∘, Iz1=12∘
  h1=r1sin(Uz1+Iz1)=200sin(27∘)≈90.63 mm
- 面2：先求 Uz2（折射定律）：
  sinIz1′=n2n1sinIz1=1.61.5sin12∘≈0.195⇒Iz1′≈11.24∘
  Uz2=Uz1+Iz1−Iz1′=15∘+12∘−11.24∘=15.76∘
  h2=−60.52mm
- 面3：求 Uz3：
  sinIz2′=n3n2sinIz2=1.01.6sin8∘≈0.223⇒Iz2′≈12.87∘
  Uz3=Uz2+Iz2−Iz2′=15.76∘+8∘−12.87∘=10.89∘
  h3=r3sin(Uz3+Iz3)=−300sin(10.89∘+5∘)≈−300sin15.89∘≈−82.15 mm
计算 D1 和 D2：
- D1=sinUz1′h1−h2，需先求 Uz1′：
  Uz1′=Uz2=15.76∘
  D1=sin15.76∘90.63−(−60.52)=0.271151.15≈557.75 mm
- D2=sinUz2′h2−h3，Uz2′=Uz3=10.89∘
  D2=sin10.89∘−60.52−(−82.15)=0.18921.63≈114.44 mm

弧矢参数递推过渡公式

问题：
已知 s2′=−25 mm, D2=40 mm, D3=35 mm
求 s3 和 s4（假设 s3′=s3）。

详情

解答：

求 s3：
由过渡公式：
s3=s2′−D2=−25−40=−65 mm
因 s3′=s3（无折射变化），故 s3′=−65 mm。
求 s4：
s4=s3′−D3=−65−35=−100 mm

复合间隔公式验证过渡公式

问题：
已知参数：

d2=20 mm, x2=5 mm, x3=−3 mm
Uz2′=8∘
用轴向距离形式求 D2。

详情

解答：
直接代入公式：

D2=cosUz2′d2−x2+x3=cos8∘20−5+(−3)=0.99012≈12.12 mm

多面系统参数计算轴外点主光线细光束光路计算过渡公式

问题：
系统参数：

面号	ti−1′ (mm)	Di−1 (mm)
1	120	30
2	?	45
3	-40	?

已知 t3=−85 mm 且t2′=t2, t3′=t3

求 t2′ 和 D2。

详情

解答：

求 t2′：
由过渡公式 t2=t1′−D1：
t2=120−30=90 mm
因未发生折射，t2′=t2=90 mm。
求 D2：
由 t3=t2′−D2：
−85=90−D2⇒D2=90+85=175 mm

子午面外的空间光线

对于子午面外的空间光线的光路计算，求得空间光线的子午像差和弧矢像差分量，对光学系统的像质进行全面评价。

空间光线的光路计算比较复杂，只是在视场和孔径均很大的系统才有必要计算它。

望远物镜像差计算

一望远物镜的焦距 f′=100mm，相对口径 D/f′=1/5，视场角 2ω=6∘，其结构参数如下：

r/mm	d/mm	nD	νD
62.5	4.0	1.51633	0.00806
−43.65	2.5	1.67270	0.015636
−124.35

根据已知条件，其第一近轴光线光路计算的初始数据为 l1=∞，h1=10mm，u1=0（l1=∞，i1=h1/r1）。

详情

系统参数分析。
使用的原始公式：孔径 D=f′×(D/f′)，半视场角 ω=22ω。
焦距 f′=100mm，相对口径 1/5，故孔径 D=f′/5=20mm。
视场角 2ω=6∘，半视场角 ω=−3∘（负号表示方向）。

第一近轴光线计算（轴上点）。
实际焦距 f′=u3′h1。
初始数据：l1=∞，u1=0，h1=10mm。
由近轴光路计算得 l′=97.009mm，u′=0.100104。
系统实际焦距 f′=h1/u3′=10mm/0.100104=99.896mm。
第二近轴光线计算（视场相关）。
入瞳距 x1=r1−√r12−(D1/2)2，理想像高 y′=(lz′−l′)uz′。
初始数据：uz1=ω=−3∘=−0.05236。
孔径光阑与物镜重合，第一面金属框为入瞳。
入瞳距 lz1=x1，由公式 (D1/2)2+(r1−x1)2=r12 计算得 x1=0.8052mm。
由近轴光路计算得 l′=−3.3813mm，u′=−0.052783。
出瞳距 lz′=−3.3813mm，uz′=−0.052783。
理想像高 y′=(lz′−l′)uz′，代入得 y′=(−3.3813−97.009)×(−0.052783)=5.22816mm。
轴上点远轴光线计算（全口径，球差）。
球差 δL′=L′−l′。
初始数据：L1=∞，U1=0，h1=10mm。
由远轴光路计算得 L′=97.005mm，U′=5∘44′37′′。
实际像点位置 L′=97.005mm。
球差 δL′=L′−l′，代入得 δL′=97.005−97.009=−0.004mm。
轴外点主光线计算（彗差相关）。
实际像高 yz′=(Lz′−l′)tanUz′，像高差 δy=yz′−y′。
初始数据：Lz1=0.8052mm，Uz1=−3∘。
由远轴光路计算得 Lz′=−3.378mm，Uz′=−2∘59′6′′。
实际像高 yz′=(Lz′−l′)tanUz′，计算 tanUz′≈−0.051249，代入得 yz′=(−3.378−97.009)×(−0.051249)=5.2351mm。
实际像高与理想像高差 δy=yz′−y′，代入得 δy=5.2351−5.2282=0.007mm。
细光束计算（像散分析）。
子午弧矢偏差 xts′=(t3′−s3′)cosU3z′，子午偏差 xt′=t3′cosU3z′+x3−l′，弧矢偏差 xs′=s3′cosU3z′+x3−l′。
初始数据：t1=s1=l1=−∞。
由细光束光路计算得 t3′=96.6507mm，s3′=96.9132mm，x3=−0.00012mm。
子午与弧矢像点轴向偏差 xts′=(t3′−s3′)cosU3z′，U3z′≈Uz′=−2∘59′6′′，cosU3z′≈0.998643。
代入得 xts′=(96.6507−96.9132)×0.998643=−0.2621mm。
子午像点与高斯像面偏差 xt′=t3′cosU3z′+x3−l′，代入得 xt′=96.6507×0.998643−0.00012−97.009=−0.4896mm。
弧矢像点与高斯像面偏差 xs′=s3′cosU3z′+x3−l′，代入得 xs′=96.9132×0.998643−0.00012−97.009=−0.2274mm。

6.2光线的光路计算

合集目录

章节大纲

6.2光线的光路计算

6.2光线的光路计算

子午面内近轴和远轴光线光路计算

光线的光路计算

子午面内的光线光路计算

近轴光

轴上点近轴光线

轴外点近轴光线

远轴光线

轴上点远轴光线

轴外点远轴光线

折射平面和反射平面

轴外点主光线细光束

过渡公式

子午面外的空间光线

1.3光路计算与近轴光学系统

6.1光线的光路计算及像差理论

1.4球面光学成像系统

1.1几何光学的基本定律和原理

2.2理想光学系统的基点与基面

4.1光阑

4.4显微镜系统中的光束限制与分析

4.2 照相系统中的光阑

文章

讨论

随记

AI 助理
